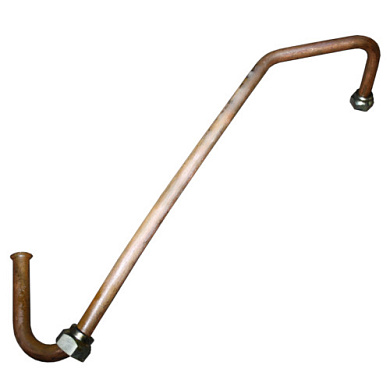

Трубопровод С416М.00.00.100 (медн. тр.)

Если вы обслуживаете компрессорную установку С416М, медная магистраль — одна из тех деталей, без которых узел просто не соберётся в единое целое. Этот трубопровод связывает рабочие элементы компрессора и ведёт сжатый воздух по штатной обвязке от ступени к ступени, удерживая поток в пределах своего контура.

Назначение. Деталь служит соединительной линией внутри установки: она передаёт сжатый воздух между узлами головки и охлаждающего тракта, сохраняя герметичность под рабочим давлением. Геометрия гибов рассчитана именно под компоновку С416М, поэтому трубка ложится на свои посадочные места без натяга и перекоса.

Почему медь. Медь отлично отводит тепло, не боится коррозии от конденсата и остаётся пластичной — её можно аккуратно подгибать при монтаже, не рискуя трещиной. Эти свойства и делают её основным материалом для воздушных линий поршневых компрессоров.

Когда менять. Поводом служат потёки на стыках, свистящие утечки воздуха, вмятины и заломы после неудачного демонтажа, а также позеленевшие участки с глубокой окисью. Расплющенный гиб душит поток и роняет производительность установки.

Как подобрать и не перепутать. Трубопроводы разных узлов внешне похожи, но различаются длиной плеч, углами гибов и расположением штуцеров. Ориентируйтесь на индекс установки в коде детали — берите линию именно под С416М, а не похожую от К20 или С415М, иначе она не сядет на штатные точки крепления.

Чем эта магистраль отличается от трубопровода для С415М или К20?
Геометрией гибов и точками присоединения — каждая линия рассчитана под свою компоновку, и взаимозаменяемости между узлами нет.

Можно ли подогнуть трубку при установке?
Небольшая правка медной трубки допустима, но резких заломов и расплющивания гибов лучше избегать — это сужает проходное сечение.

Что означает индекс С416М в коде?
Это привязка детали к конкретной модели компрессора. Подбирайте трубопровод по узлу, чтобы не ошибиться с контуром.
