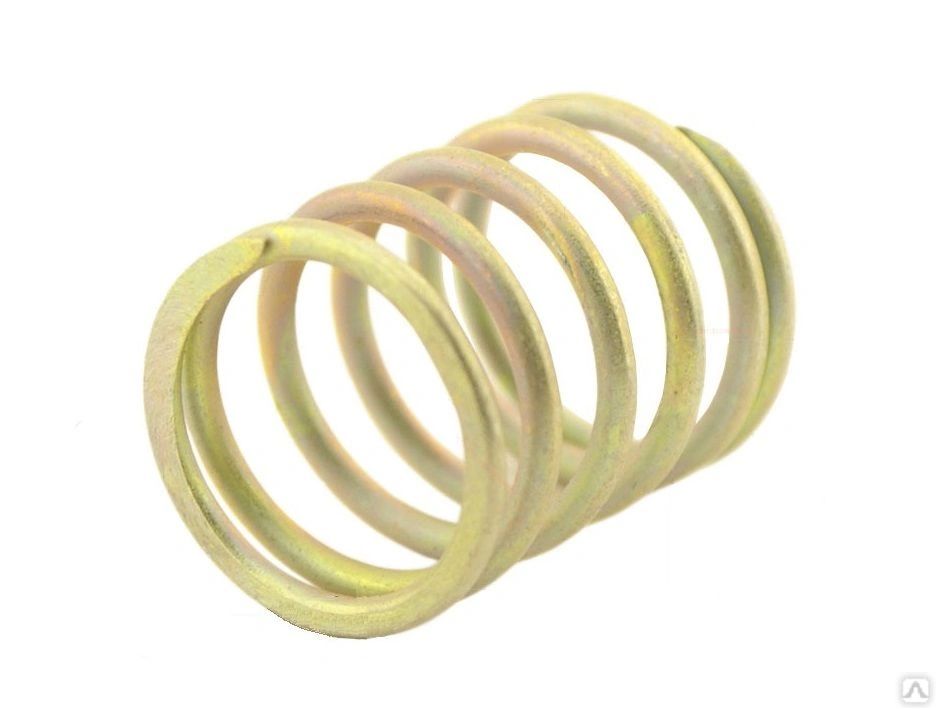

Пружина С415М.02.00.135 (обратного клапана)

Обратный клапан пропускает воздух только в одну сторону, и удерживает его пластину закрытой именно эта пружина. Она постоянно прижимает пластину к седлу, а при нагнетании пластина отжимается потоком; как только давление падает, пружина мгновенно возвращает её на место и перекрывает обратный ход воздуха.

Технические характеристики

Назначение

Пружина задаёт усилие прижима пластины к седлу обратного клапана. От него зависит быстродействие клапана: слабая пружина позволяет воздуху проскакивать назад, излишне жёсткая мешает пластине открываться при нагнетании. Просевшая деталь — частая причина того, что компрессор плохо держит давление в ресивере после остановки.

Совместимость

Применяется в обратных клапанах компрессоров С415М, С416М и базовых С415, С416, К2, К3. Пружину из другого узла сюда ставить нельзя: иное усилие прижима нарушит работу клапана и герметичность системы.

Особенности замены

Меняйте пружину вместе с пластиной и при ревизии клапана. Проверьте чистоту седла — нагар и риски не дадут пластине сесть плотно даже с новой пружиной.

Как выбрать

Сверьте артикул С415М.02.00.135, убедитесь, что это пружина именно обратного клапана, берите деталь с заводским усилием прижима.

Что делает пружина обратного клапана?
Прижимает пластину к седлу и не даёт воздуху идти обратно.

Почему компрессор не держит давление после остановки?
Частая причина — просевшая пружина или негерметичная пластина обратного клапана.

Можно ли поставить пружину от другого узла?
Нет, иное усилие прижима нарушит работу клапана.

Что менять вместе с пружиной?
Пластину клапана и при необходимости почистить седло.
