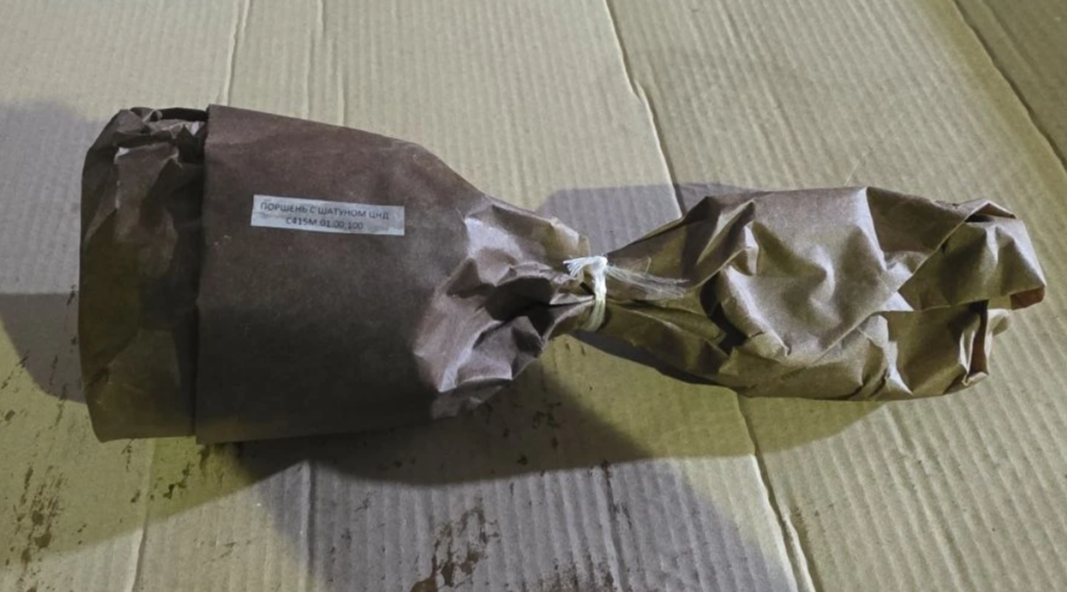

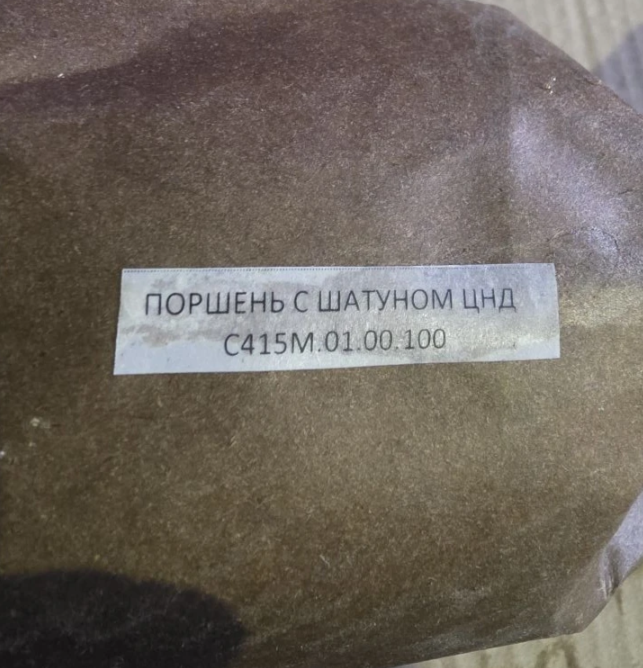

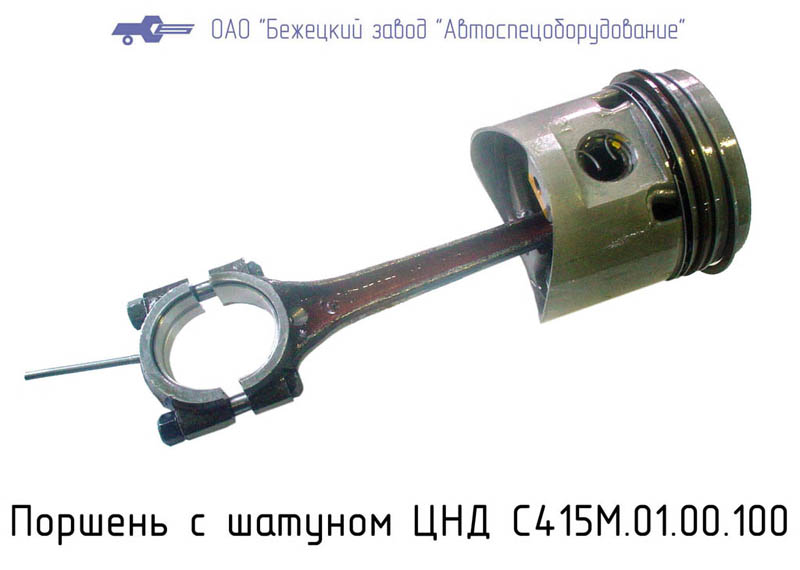

Поршень с шатуном ЦНД С415М.01.00.100

Перед вами шатунно-поршневой узел цилиндра низкого давления (ЦНД) — первой ступени сжатия компрессоров Бежецкого АСО. Именно сюда воздух заходит из атмосферы, поэтому поршень первой ступени имеет больший диаметр, чем у высокого давления: за один ход он захватывает крупный объём.

Назначение и место установки

Узел собран из поршня, шатуна, пальца и втулки и работает в цилиндре низкого давления головки С415М. Шатун преобразует вращение коленвала в возвратно-поступательное движение поршня, а поршень засасывает и предварительно сжимает воздух, передавая его на вторую ступень.

Когда пора менять

• компрессор долго набирает давление;
• слышен стук в нижней части блока;
• появился задир на юбке поршня или выработка зеркала.

Точный диаметр поршня первой ступени сверяйте по каталогу завода: он крупнее поршня ЦВД, и установить узел не на ту ступень нельзя.

Совместимость и перелинковка

Применяется в головках С415М и С416М. Сопутствующие позиции — ремкомплекты РК1/РК5, вкладыши, коленвал и блок цилиндров.

Почему поршень ЦНД больше поршня ЦВД?

Первая ступень забирает воздух из атмосферы и работает с большим объёмом, поэтому диаметр поршня низкого давления больше.

Что входит в узел?

Поршень, шатун, поршневой палец и втулка верхней головки — собранный комплект под установку.

Поставится ли узел вместо ЦВД?

Нет. Ступени не взаимозаменяемы: диаметры поршней и посадки различаются.

Какие детали обновить заодно?

Поршневые кольца и прокладки из ремкомплекта, при необходимости — вкладыши.
