Манжета 1-40х60-2

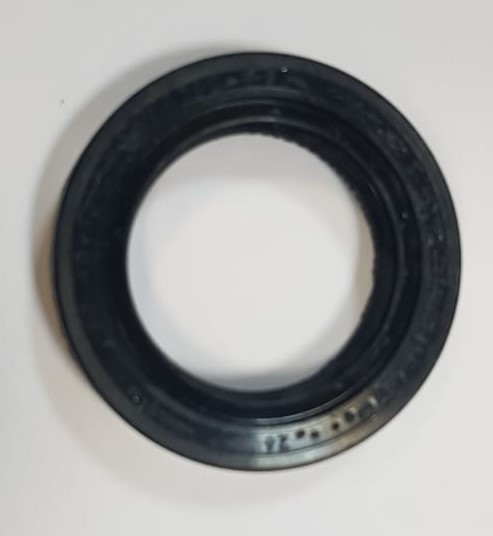

Манжета 1-40х60-2 — это армированное резиновое уплотнение вращающегося вала, которое не даёт маслу вытекать наружу, а пыли и влаге попадать внутрь компрессора. Маленькая деталь решает большую задачу: держит герметичность вала там, где он выходит из корпуса узла.

По ГОСТ 8752 манжета относится к типу 1 — это однокромочное уплотнение с пружиной, поджимающей рабочую кромку к валу. Размеры читаются прямо из маркировки: диаметр вала 40 мм, наружный диаметр (отверстие посадочного гнезда) 60 мм. Внутри корпуса манжеты — металлический каркас, который держит форму и обеспечивает плотную посадку.

Технические характеристики

• Тип — 1 (армированная, с пружиной), ГОСТ 8752
• Диаметр вала — 40 мм
• Наружный диаметр — 60 мм
• Материал — маслостойкая резина с металлическим каркасом

Назначение

Манжету меняют при появлении масляных подтёков у выхода вала и при каждой разборке узла с этим уплотнением. Затвердевшая или потрескавшаяся кромка перестаёт прилегать к валу — начинается течь и подсос грязи.

Как подобрать

Сверьте три числа: 40 (вал), 60 (отверстие) и тип 1. Манжета с другим внутренним диаметром либо потечёт, либо передавит вал и быстро сотрётся. При установке не повредите кромку и смажьте её перед напрессовкой.

Что означает маркировка 1-40х60-2?

Тип 1 по ГОСТ 8752, диаметр вала 40 мм, наружный диаметр 60 мм. Цифры задают посадку уплотнения.

Зачем в манжете пружина?

Она поджимает рабочую кромку к валу, сохраняя герметичность по мере приработки и износа резины.

Как понять, что манжета изношена?

По масляным подтёкам у выхода вала и затвердевшей, потрескавшейся рабочей кромке.
