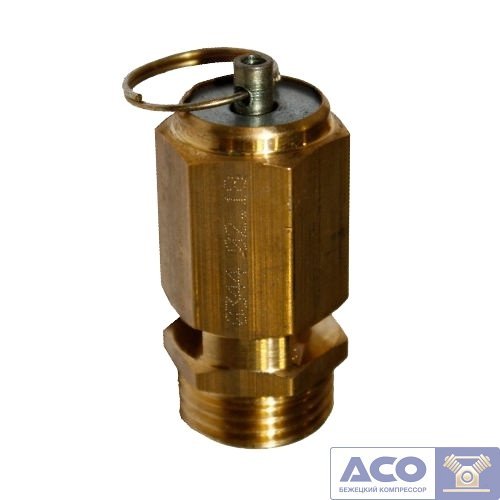

Клапан предохранительный К20.05.00.100

Когда речь о компрессорах серии К20, предохранительный клапан становится последним рубежом защиты воздухосборника. Эта деталь не участвует в накачке, но именно она спасает узел при отказе реле давления или заклинивании регулятора.

Принцип работы

Калиброванная пружина удерживает запорный элемент закрытым до тех пор, пока давление остаётся в допустимых пределах. При перегрузе сила воздуха превышает усилие пружины, клапан открывается и сбрасывает излишек, после чего автоматически закрывается.

Назначение

Деталь ставится на ресивер установки К20 и работает в паре с реле давления. Если автоматика по какой-то причине не отключила двигатель, именно клапан не даёт давлению уйти за критическую отметку.

Совместимость

Применяется на компрессорах серии К20. Использовать клапан с иным давлением настройки опасно: защита перестанет соответствовать паспортным параметрам сосуда под давлением.

Когда менять

Поводом для замены служат свист в закрытом положении, преждевременный сброс воздуха или отсутствие реакции на перегруз. Изношенный клапан проверить «на глаз» нельзя — его меняют целиком.

Как выбрать

Ориентируйтесь на артикул К20.05.00.100 и серию компрессора. Не берите визуально похожий клапан без подтверждённого давления настройки — это вопрос безопасности.

Для какого компрессора подходит этот клапан?

Для установок серии К20 Бежецкого завода АСО.

Можно ли поставить клапан от компрессора С415М?

Нет, у него другое давление настройки и присоединение.

Как проверить исправность клапана?

Дёрните за кольцо при рабочем давлении — исправный клапан сбросит воздух и снова закроется.
