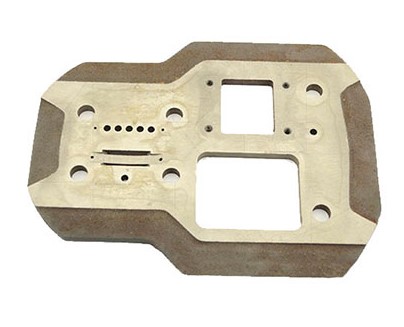

Доска клапанная верхняя С416М.01.00.301

Верхняя клапанная доска — верхний элемент клапанного блока компрессорной головки АСО. Её легко узнать по ребру охлаждения: оно отводит тепло от клапанной группы во время работы. В паре с нижней доской и пластинами она формирует каналы для всасывания и нагнетания воздуха.

Технические характеристики

Назначение

Деталь принимает на себя температурную нагрузку клапанного узла, поэтому отлита с оребрением. Серый чугун хорошо рассеивает тепло и гасит вибрацию, что бережёт клапанные пластины от усталостных трещин. Это ремонтная деталь — её обновляют при разборке блока или при повреждении посадочных поверхностей.

Совместимость

Устанавливается на головки С415М, С415М1, С416М, С416М1, К2 и К22. Аналог от другой модели использовать не стоит: нарушится герметичность клапанного блока. Проверьте, что вам нужна именно верхняя доска с ребром, а не нижняя.

Особенности замены

Верхнюю и нижнюю доски разделяет фторопластовая прокладка — меняйте её комплектно. Болты протягивайте крест-накрест с равным усилием.

Сопутствующие детали

• Доска клапанная нижняя С416М.01.00.302
• Блок клапанный С416М.01.00.300
• Прокладка С415М.01.00.803
• Ремкомплекты РК1, РК5

Почему у верхней доски ребро охлаждения?

Оребрение увеличивает площадь теплоотдачи и снижает нагрев клапанной группы.

Можно ли поставить верхнюю доску вместо нижней?

Нет, у них разная геометрия и артикулы — детали не взаимозаменяемы.

На какие головки подходит?

С415М, С415М1, С416М, С416М1, К2, К22.

Из чего сделана доска?

Из серого чугуна — он стоек к нагреву и вибрации.
